FPGAとは？その仕組みから開発ステップまで完全解説

FPGA（Field Programmable Gate Array）は、ユーザーが自由に内部構造（回路）を再構成できる集積回路のことで、日本語では「現場で書き換え可能な論理回路チップ」と訳されます。

ざっくり言えば、「ハードウェアをあとからソフトウェアのように書き換えられるチップ」です。

マイコンやCPUのようにソフトウェアを書いて動かすのとは異なり、ハードウェアそのものの動作を定義して設計します。

例えば、家電に入っているICチップ（ASIC）は、出荷時点で機能が決まっており変更できませんし、スマホの中のCPUは、回路の中身をあとから変更することはできませんよね。

ところが、FPGAは例外なんです。

FPGAチップの内部構造（スイッチのつながり）を、あとから自由に設定（構成）できるわけです。

そのため、処理の並列性が非常に高く、リアルタイム性が必要な分野（映像処理、制御、通信、AIエッジ推論など）で多く使われています。

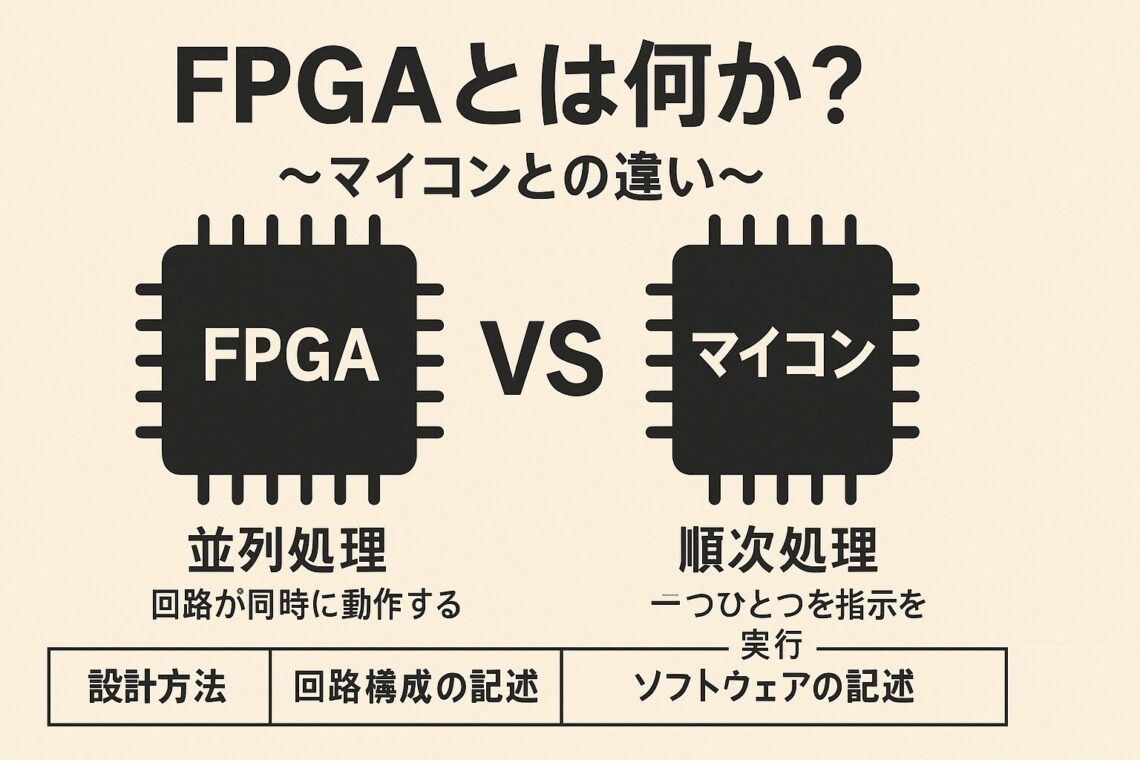

第1章：FPGAとは何か？〜マイコンとの違い〜

項目	FPGA	マイコン（例：Arduino、Raspberry Pi）
処理方式	並列処理	順次処理（逐次実行）
開発対象	回路（ロジック）を構築	ソフトウェア（プログラム）を書く
柔軟性	高い（回路構成を何度でも変更可能）	決まった命令セットで動作
性能	高速、リアルタイム性に強い	低速〜中速、汎用処理向け
用途例	映像処理、通信、AI推論、モーター制御	簡易制御、試作、IoT、教育など

マイコン（たとえばArduinoやRaspberry Pi）は、「CPU（中央処理装置）」を中心とした構造を持ち、プログラムを書いて命令を順番に実行していく仕組みになっています。

言い換えれば、「1つの処理を1つずつ順番にこなしていくタイプ」です。

これに対してFPGAは、「回路の設計そのもの」を記述します。

プログラムを書くのではなく、どういう論理回路で信号をどう処理するかを“回路図のように”定義するわけです。

そして、定義された回路はすべて同時に・並列で動作します。

たとえば、LEDを点滅させる回路を作る場合：

• マイコンでは「LEDをONにして、100ms待って、OFFにして、また100ms待って……」と命令を順番に処理します。
• FPGAでは「100ms周期でLEDを点滅させる回路そのもの」を設計し、そのまま並列に動かします。CPUもタイマーも不要です。

このように、FPGAは「1回路＝1機能」で処理するため、非常に高速かつリアルタイム性に優れた制御が可能になるわけです。

第2章：FPGAの基本構造

FPGAは次のような内部構成をしています：

• CLB（Configurable Logic Block）：基本的なロジック演算回路を構成
• LUT（Look-Up Table）：論理演算を行うためのテーブル
• FF（Flip-Flop）：状態保持のための記憶素子
• Routing（配線）：各論理ブロックをつなぐ自由な配線
• I/Oブロック：外部ピンとの接続を制御
• Block RAM：内部に搭載された高速なメモリ
• DSPスライス：乗算・加算に特化した高速演算ユニット（高級FPGA）

第3章：FPGAの開発言語「HDL（ハードウェア記述言語）」

FPGAでは、以下のようなHDLを使って論理回路を定義します。

• Verilog HDL（Cライクで人気）
• VHDL（Ada由来、文法が堅めだが信頼性高い）
• （最近ではHLS：高位合成言語もあり、C++で記述→HDL変換も可能）

第4章：FPGA開発のステップバイステップ

ステップ0：FPGAボードを選ぶ

• 入門用：Lattice iCEstick、Digilent Basys3（Xilinx）、Terasic DE10-Lite（Intel/Altera）
• 産業用：Zynq（ARM + FPGA）、Intel Stratix など

ステップ1：開発環境を整える

メーカー	開発ツール
Xilinx	Vivado, ISE
Intel（旧Altera）	Quartus Prime
Lattice	Radiant, Diamond

ステップ2：HDLで回路設計

• VerilogまたはVHDLで回路を記述
• RTL（Register Transfer Level）設計

ステップ3：シミュレーション

• ModelSimなどを使って設計した回路の動作を確認

ステップ4：合成（Synthesis）

• HDL記述を実際のロジック回路に変換

ステップ5：配置配線（Place & Route）

• 合成された論理をFPGA内のCLBに割り当て、配線を自動構築

ステップ6：ビットストリーム生成

• FPGAに書き込むための「bitファイル（.bitや.svf）」を生成

ステップ7：FPGAに書き込み（コンフィグレーション）

• JTAG接続やUSB接続でボードにbitファイルを書き込み

第5章：初心者におすすめのFPGA学習環境

1. Lattice iCEstick（5,000円前後）

• 小型で扱いやすく、開発ツールも無料
• オープンソースツール（Yosys + nextpnr）が使える！

2. Digilent Basys3（Xilinx Artix-7搭載）

• 教育機関でもよく使われる定番
• VivadoによるGUI設計も可能

3. Terasic DE10-Lite（Intel FPGA搭載）

• 安価かつ高性能
• 無料版Quartusで学習できる

第6章：FPGAの未来と可能性

FPGAは今後さらに注目される分野です。

特に以下の分野で期待されています：

• AI推論（エッジAI）：CPUやGPUでは重すぎる処理を軽量高速に処理
• 自動運転・ロボティクス：リアルタイムのセンシング処理
• 宇宙・医療・防衛用途：信頼性と耐放射性を重視する分野

まとめと歴史

FPGAは「ハードウェアを自由に書き換えられる装置」であり、汎用性・高速性・リアルタイム性において優れたデバイスです。

学習には多少のハードルがありますが、マイコンとはまた違った世界が広がります。

まずは小さなロジックから始め、少しずつ回路設計に慣れていきましょう。

FPGAの歴史

🕰 1980年代前半：PLA/PAL時代（前史）

FPGAが登場する前、プログラム可能な論理回路として使われていたのが：

• PLA（Programmable Logic Array）
• PAL（Programmable Array Logic）

これらは、ユーザーが簡単な論理関数（AND/OR）を設定できる固定構造のチップでした。たとえば、「このスイッチがONならLEDを光らせる」といった単純な制御が可能です。

しかし、柔軟性が低く、回路構成も固定的だったため、複雑な制御を求めるには限界がありました。

---

🕰 1985年：世界初のFPGA、Xilinxによって誕生

ついに、**Xilinx社（現在はAMD傘下）が世界初のFPGA「XC2064」**を発売します。

これが画期的だった理由は：

• チップ内部の論理ブロックと配線をユーザーが再構成可能（Field Programmable）
• ROMではなくSRAMベースのコンフィグレーションで、何度でも書き換え可能

まさに「自分だけの回路をあとからチップに注入できる」という時代の幕開けです。

---

🕰 1990年代：産業・軍事分野での活用が進む

当初は高価で開発も難しかったFPGAですが、以下の理由で軍事・通信産業で急速に普及しました：

• 試作・プロトタイピングが圧倒的に早くなる
• ASICのような製造コストが不要
• 現地（Field）で書き換え可能なため、現場アップデートが可能

またこの頃、Altera（現Intel）、Latticeなどが参入し、競争と進化が加速します。

---

🕰 2000年代：DSP・SoC統合、そして低価格化へ

FPGAは次のような進化を遂げていきます：

• DSP（乗算器など）の内蔵 → 映像・音声処理が可能に
• Block RAMやPLLの内蔵 → 高速クロック、バッファ制御が実現
• SoC FPGA（CPU＋FPGA）登場 → ARMなどのプロセッサを内蔵し、ソフトとハードのハイブリッド構成が可能に（例：Xilinx Zynq）

さらに、Latticeの小型チップや、教育用開発ボードの登場により、大学や個人にも手が届く時代へと突入します。

---

🕰 2010年代：AI・エッジ用途への転用と高位合成（HLS）の登場

この頃からFPGAは、以下のような分野で注目を集めるようになります：

• AI推論（特にエッジAI）
• 金融分野（超高速アルゴリズム取引）
• 5G通信、データセンターのアクセラレーション

また、**HLS（High-Level Synthesis）**の技術が登場し、C/C++で書いたコードをHDLに変換できるようになり、開発者の裾野が広がり始めます。

---

🕰 2020年代〜現在：クラウドFPGA・オープンソースFPGAの時代

近年のトピック：

• AWSのクラウドFPGAサービス（Amazon F1インスタンス）
• オープンソースツールチェーン（Yosys, nextpnr, IceStorm）
• RISC-VをFPGAで自作する動きが活発に
• IntelによるAltera買収、AMDによるXilinx買収など業界再編

今やFPGAは、「高価でマニア向けの特殊技術」から「プロトタイプから量産まで活躍する汎用ツール」に変化しつつあります。

オーディオへの活用事例アイディア3選

ここで、GPTにオーディオ分野、特にRevox B77のリペアへの活用事例を3つ紹介してほしいと依頼してみました。

以下に回答をシェアしておきます。

なるほど、この活用事例で、霧が晴れた方もいるんじゃないでしょうか？

✅ 結論：B77の「制御」「解析」「拡張」において、FPGAは高度な応用が可能

以下に実現可能性があり、かつ実用的な3つの活用事例をアイディアとしてご紹介します。

---

🔧 活用事例①：キャプスタン制御系のデジタル化＋高精度化

アイディア概要：

B77のキャプスタンモーター制御回路（サーボ制御）をFPGAで再構築し、回転速度の超高精度化＋可変制御化を実現する。

実現内容：

• FG信号（モーターからのパルス）をFPGAで読み取り、回転数をリアルタイムで測定
• 比較演算・PID制御をHDLで記述し、PWMまたはDAC経由でアナログ出力制御
• 任意速度（±1%刻みなど）でのピッチ制御やバリアブル再生も可能に

メリット：

• オリジナルより安定した回転制御が実現（特にワウフラッターの改善）
• DCアンプ化やデジタルサーボ制御の実験プラットフォームとしても使用可能
• 「録音はそのまま、再生系だけ現代的に拡張」というハイブリッド設計が可能

---

🔧 活用事例②：信号経路のアナログ波形リアルタイム解析（ロジックアナライザ機能）

アイディア概要：

B77内部の録音・再生信号（ライン/ヘッドアンプ出力）をFPGAでAD変換→波形解析し、オシロのように波形モニタリング・信号品質評価を行う。

実現内容：

• FPGAに接続した高速ADCで信号をサンプリング（例：10MHz以上）
• 波形データをバッファリングし、USB経由でPCにリアルタイム転送
• GUIでのスペアナ・波形・VU表示など可視化可能

メリット：

• 「見える化」された整備ツールとして活用可能（劣化診断、偏心や波形歪み検出）
• 修復前後の信号品質を定量評価できる
• 旧来のテスター・オシロでは不可能な複数ポイント同時モニタが実現

---

🔧 活用事例③：テープカウンターの精密デジタル化＋モーター同期制御

アイディア概要：

B77のカウンター信号（パルス）をFPGAで高精度にカウントし、自動巻き戻しや指定位置ストップなどの機能を拡張する。

実現内容：

• カウンターセンサーからのパルスをリアルタイムカウント
• 指定位置（例：録音開始地点）でモーター自動停止
• 純正にはない「オートリターン」「リピート再生」などの機能追加も可能

メリット：

• スタジオ用途に近い「デジタルインデックス制御」が可能に
• プレイリスト的な操作感（指定位置ジャンプなど）が実現
• 目視不要の視覚支援・自動制御付きのB77として再生

---

🚀 まとめ：B77 × FPGAの未来的ハイブリッド活用とは？

FPGAは「制御」と「高速データ処理」に非常に強いため、B77のアナログ的魅力を壊さずに“高度な支援機能”を追加することが可能です。
しかも、B77は構造がシンプルかつ高信頼性なので、改造のベースとして最適です。
