〜ebayの1/10以下の価格で直す。日本の工業規格を使い倒せ〜
Revox B77のカウンターが回らない。
開けてみると、黄色いベルトがボロボロに崩れていたり、カチカチに硬化して切れていたりしませんか？
海外サイトで専用ベルトを探すと、驚くような高値で取引されています。
しかし、恐れることはありません。ここは「ものづくり大国ニッポン」。
ホームセンターやモノタロウで手に入る「汎用工業部品」で、代用が可能です。
※加筆中〜現在ギアを3Dプリンターで復元することを検討しています。
加筆が終わりましたら改めてこちらで告知します。
現状分析：黄色いベルトの正体
下の写真にある「黄色いギザギザのベルト」。
これは純正のタイミングベルト（歯付きベルト）です。
このラインより上のエリアが無料で表示されます。
- 役割： 右側のリールモーターの回転を、スリップさせずにカウンターへ伝える。
- 純正が歯付きである理由： 早送り・巻き戻しの急激な動作でも滑らず、カウントのズレ（誤差）を無くすため。
しかし、厳密な業務録音で「秒単位のログ」を取るわけでなければ、「滑らないゴムベルト（Oリング）」で十分に代用可能です。
世界中の多くのB77ユーザーが、入手性の良さからOリングへの換装を行っています。
秒単位でのログが必要な場合は、デジタルに換装する必要があります。
Revox B77のテープカウンター用ベルトとして、最も実績があり、かつ日本国内で安価に入手できる「Oリング S-60」の具体的な購入リンクをメモしておきます。
黄色い歯車（ショートベルト）のサイズ特定

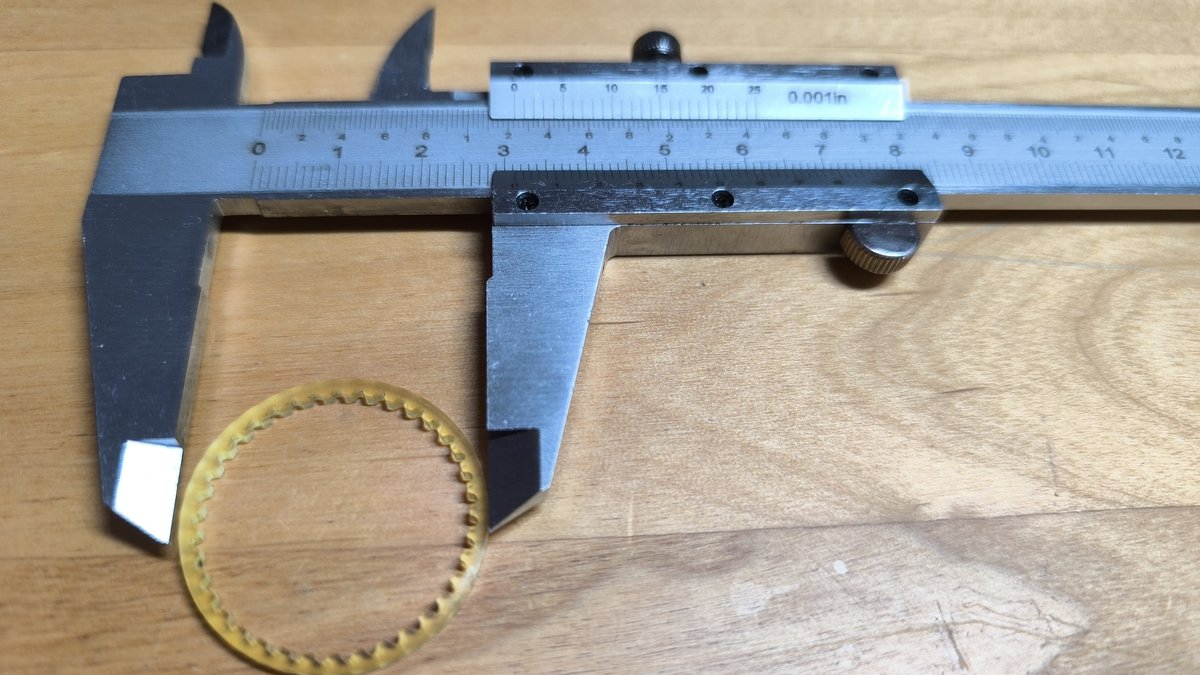

① ノギスの数値読み取り
- 測定値（直径）：42.0 mm
- （ノギスの「0」の目盛りが、メインスケールの「42mm」の位置と一致しています）
② 円周の計算
ベルトを一直線に伸ばした時の長さ（円周）を計算します。
直径×3.14=円周直径×3.14=円周copy
42mm×3.14=131.88mm42mm×3.14=131.88mmcopy
③ 検索すべき「ターゲット数値」
ゴムベルト（Oリング）で代用する場合、実測の直径（42mm）よりも「少し小さいサイズ」を選んで、伸ばして装着することでグリップ力を生みます。
したがって、探すべきサイズは以下の通りです。
- ターゲット内径 (ID)：38mm 〜 40mm
- ※実測42mmより2〜4mm小さめを選択
- ターゲット太さ (線径)：1.5mm
- ※純正ベルトの薄さと、プーリーの溝の深さから、S規格（1.5mm）が最適
上記の数値（内径38〜40mm）に基づき、日本国内で入手可能な規格品（JIS規格）を特定しました。
以下のキーワードとコードを使用してください。
最適解：Oリング S-40
実測直径42mmに対して、内径39.5mmのリングを使用します。
適度なテンションがかかり、最も適合するサイズです。
- 規格： JIS B 2401 S規格（固定用・円筒面）
- 品番： NOK Oリング S-40
- スペック：
- 内径： 39.5 mm
- 太さ： 1.5 mm
検索用データ（読者向け）
読者が自分でモノタロウやAmazon、Googleで検索する際は、以下の情報をコピー＆ペーストしてください。
- 検索ワード： Oリング S-40 または NOK S-40
- モノタロウ注文コード：07671814
- （NOK Oリング Sシリーズ 1種A S40）
- 実測直径： 42mm
- 適合Oリング： S-40 （内径 39.5mm）
こちらで間違いございません。次はこの計算に基づき、もう一つの「黒い長いベルト」の数値も特定します。
【注意点】
純正の黄色いベルトは、経年劣化でカチカチに硬化したり、逆に伸びきったりしていることが多いです。
写真1枚目の黄色いベルト（ノギス値 約42mm）は、ひどく変形しているか、別の箇所の部品の可能性があります。
B77のカウンター用としては、写真4枚目の黒いベルト（ノギス値 約64mm）のサイズ感が正解（リール台とカウンターの距離的にそのくらい必要）ですので、「S-60（内径59.5mm）」で長さはバッチリ合います。
純正の黄色いベルトの溝に残った汚れさえ綺麗に掃除すれば、驚くほどスムーズに動きます。
現在はこのOリングを使って代用するのが世界中の主流のようです。
黒いベルト（長い方）
① ノギスの数値読み取り（真実の数値）
- メインスケール（本尺）： 「6」の数字を超えています（60mm）。
- 目盛り： 「6」からさらに「4つ目」の目盛りに、バーニア（副尺）の「0」が合っています。
- 測定値（直径）： 64.0 mm
② 円周の計算
直径×3.14=円周直径×3.14=円周copy
64.0mm×3.14=200.96mm64.0mm×3.14=200.96mmcopy
この「約201mm」という円周は、Revox B77の右リールモーター軸からカウンタープーリーまでの距離として、物理的に非常に整合性の取れる数値。
この数値に基づく「正しい適合部品」
ゴムベルトは、実測値（伸びている可能性がある 64mm）よりも、「4mm〜5mm程度小さいサイズ」を選んでテンション（張り）を持たせるのが定石です。
したがって、探すべきサイズ（ターゲット）は以下の通りです。
- ターゲット内径 (ID)： 59mm 〜 60mm
- ターゲット太さ (線径)： 1.5mm 〜 2.0mm
検索用データとまとめ
これで2本のベルトのサイズがわかればカウンターの動きを制御できますね。
純正品を買う必要はありません。
以下の2つの「Oリング」で完璧に代用可能です。
① 内部用ショートベルト（黄色い歯車の代わり）
- 実測直径： 42.0 mm
- 適合部品： NOK Oリング S-40 （内径 39.5mm）
② 駆動用ロングベルト（黒いゴムの代わり）
- 実測直径： 64.0 mm
- 適合部品： NOK Oリング S-60 （内径 59.5mm）
必ずサイズで探してください。
